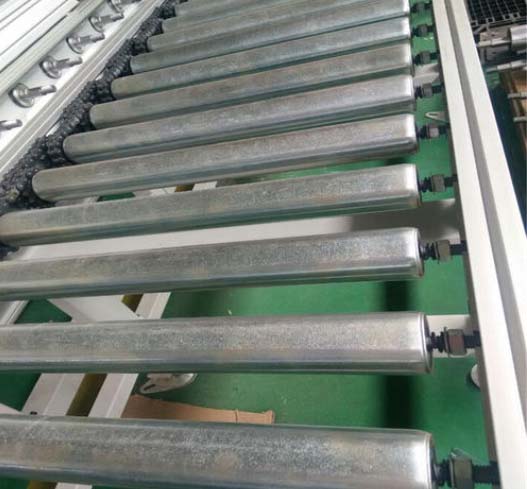

積放滾筒輸送機前述：積放滾筒輸送機不僅可以輸送物品，在輸送終端還可以將物品暫時存放在輸送線上，短時間內防止物品繼續運輸，并調節物品的間距或物品的速度。要傳達的物品不能超過70KG。積放滾筒實現功能需要阻擋器配合
積放滾筒驅動方式：驅動方法可以是電動機或電動滾輪，累積模式可以通過電子控制或齒輪組實現。通過調節積放摩擦裝置的作用，貨物可以向前運輸并臨時存儲在輸送線上。同時，驅動裝置不會停止并且負載不會顯著增加，并且它廣泛用于各種工業的運輸部分。

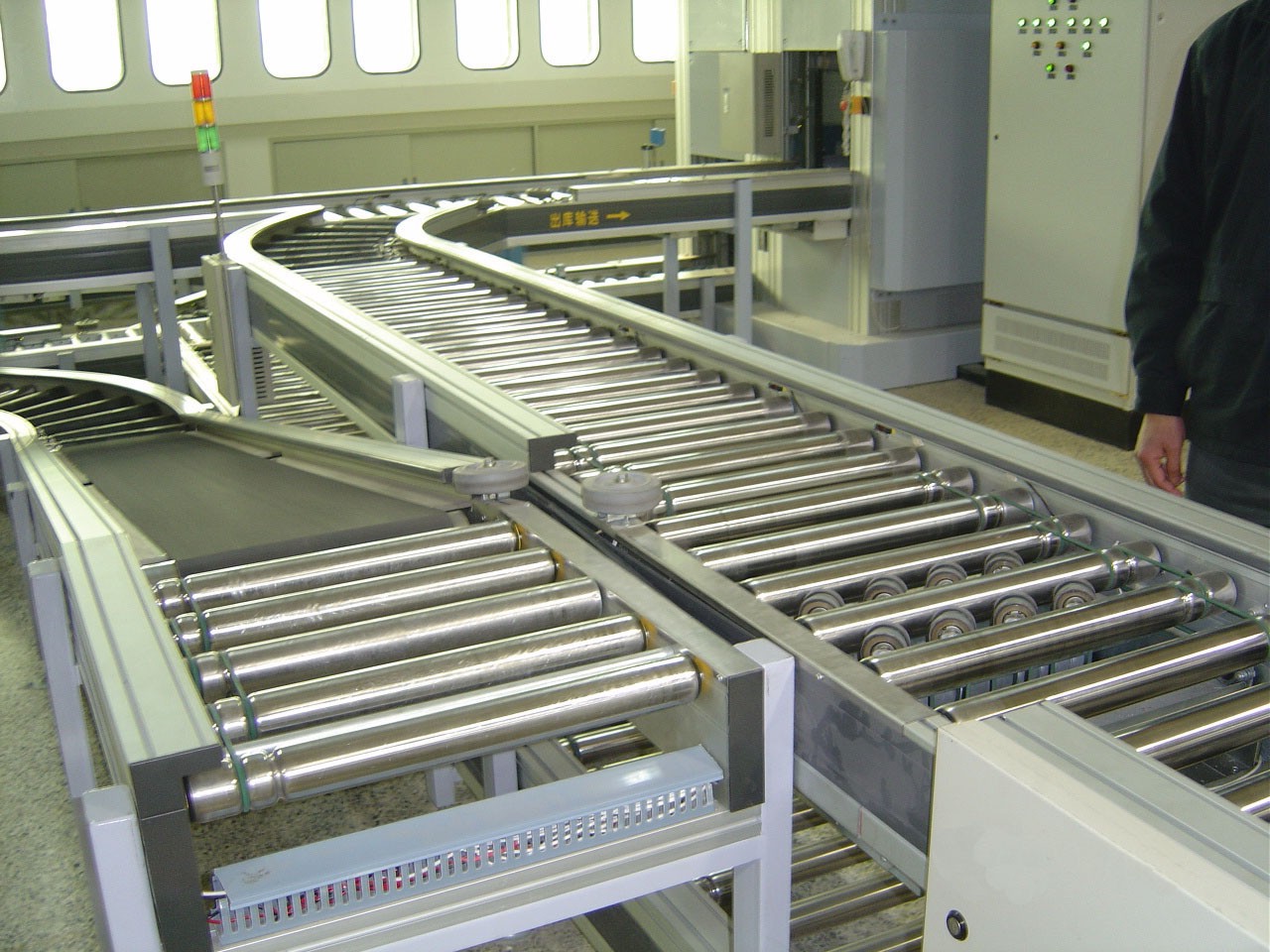

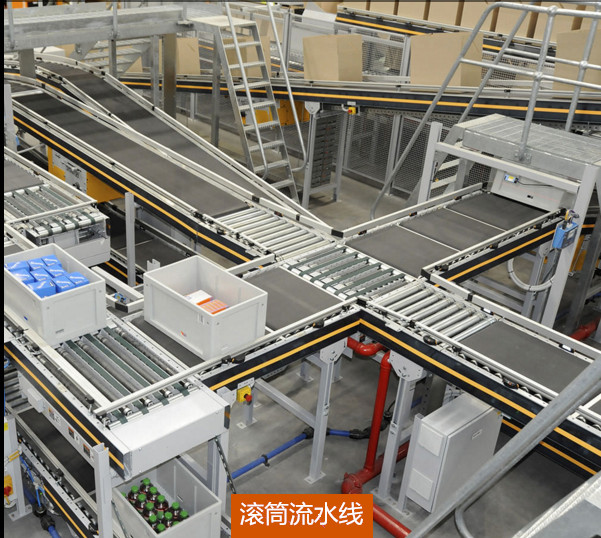

滾筒輸送機采用滾筒裝置作為生產企業的物流運輸設備。滾筒輸送線具有安裝方便，承載能力大，多角度運輸的特點。輥式輸送機設備使用變頻驅動輥作為輥式輸送機的承載和傳動構件，并且根據積放輥式輸送機的節距的不同長度和寬度，對輸送材料的適應性也不同。
作為滾筒輸送機制造商，萬匯自動化設備公司介紹積放滾筒輸送機應用的行業范圍和特點：
積放式滾筒輸送機運行原理：當工件的輸送過程中需借助托盤完成連續輸送，輸送中的托盤或者物件被阻擋機構阻攔，托盤與支撐托盤的輥輪處于“短暫”的相對靜止狀態，這就很好地避免托盤表面的磨損，保證托盤的質量和使用壽命。這種“短暫的停留”給工件的加工、垂直或拐彎輸送、安裝、檢測等工位創造了重要的時間存儲。
摩擦式積放滾筒輸送機主要由驅動機構、輥輪組件、型材支架、阻擋機構、工件托盤等組成。工件托盤由上托盤和下托盤兩部分組成，上托盤主要支撐著工件，下托盤主要支撐著上托盤和工件。整個工件托盤放置在輥輪上，與輥輪形成相對靜止或相對運動兩種狀態。輥式輸送機通?？捎糜谶\輸不規則形狀的物品。因為滾筒輸送機驅動輥表面的平整度也可用于運輸一些包裝的散裝物料。滾筒輸送機是一種可以在不同環境中使用的輸送機。滾筒輸送機的可靠機械性能和持久的運輸能力使得輥道輸送線在所有行業的生產和加工中都很活躍。
積放滾筒輸送機分類：
從材質上有碳鋼鍍鋅、碳鋼鍍鉻、達克羅、碳鋼包膠、鋁合金、陶瓷、不銹鋼、ABS等材料
從使用狀態上有同步帶滾筒，單鏈滾筒、雙鏈滾筒、“O”帶滾筒、無動力滾筒、錐形滾筒、槽型滾筒，多楔帶滾筒，車制滾筒等 |
| 積放滾筒定制加工需要說明輸送的物件及工序要求； |
積放滾筒兩端安裝方式：兩端彈簧壓入式、兩端內牙軸式、兩端全扁榫式、兩端通軸銷孔式

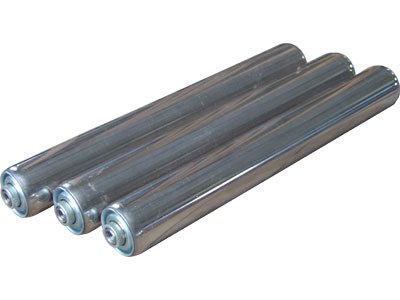

當前常規積放滾筒制作材料有鍍鋅，鍍珞、不銹鋼、ABS;

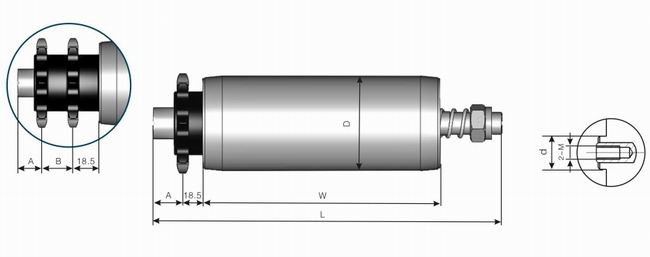

圓形直徑選擇有：25mm， 38mm， 50mm，57mm、60mm，76mm， 89mm，壁厚有1.5-4mm；
重型滾筒有108mm，159mm，219mm,273mm的大直徑滾筒,壁厚4-10mm。
積放滾筒輸送機按布置形式可分為傾斜輸送滾筒線和水平輸送滾筒線。
積放滾筒輸送機采用電機動力傳動，輥筒輸送機動力驅動又分為
單鏈條傳動、
雙鏈條環套傳動以及
側面專用推動裝置三種類型。

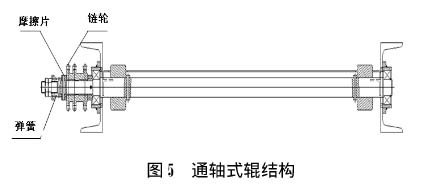

積放滾筒的應用意義：積放（輥）滾筒輸送機是由積放式輥筒制成的輸送機，積放滾筒和普通滾筒之間的差異是驅動齒輪連接到滾筒本體的方式。普通滾筒是固定連接，積放輥筒是可移動連接。當貨物累積時，齒輪轉動，輥筒本身不轉動，而普通輥筒一起轉動。

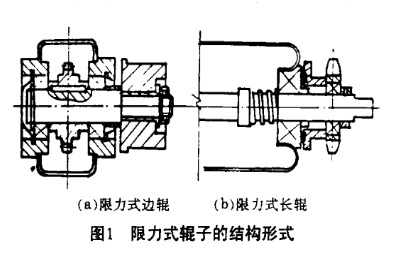

除了一般的滾筒輸送能力之外，積放滾筒允許物品在正常行駛條件下停止并積聚在滾筒輸送機上，并且輸送阻力不會顯著增加，這非常適合滾筒輸送線中的所需物品。臨時停留和積累的部分。常用于滾筒輸送機的受限力和連接點控制型。因此，根據使用要求，還應選擇帶電源系統的輸出形式。
積放滾筒輸送機的優點和缺點：1.積放滾筒輸送機，通過機械制動實現累積功能
積放（輥）滾筒輸送機主要結構該設備主要由框架，支腿，傳動裝置，輥筒，氣體控制裝置，光電檢測裝置和電控裝置組成，機械制動器為擺動體；
（1）機架：機架由C型鋼、鋁合金型材、支柱組件組裝而成，是承載材料和其他部件的主要部件。
（2）支腿：支腿由方管或者鋁型材和可調節支腳組裝而成。該功能是支撐框架并確保輸送表面的高度?？烧{節的
（3）傳動裝置：傳動裝置由減速器，傳動帶，鏈條，滾輪等組成。其主要功能是通過減速器驅動傳動皮帶，傳動皮帶旋轉滾輪實現其上材料的水平傳送。
（4）積放輥筒：當車輪釋放皮帶并且制動塊與滾輪接觸時，當滾輪在該區域制動時，材料到達工位并立即停止，如圖3所示。
（5）光電檢測裝置：光電檢測裝置分為線控光電檢測裝置和專用光電檢測裝置。
積放滾筒輸送線控光電檢測裝置主要由光電開關，連接插頭和光電開關支架組成，其功能是檢測材料的位置，并將信號反饋給電子控制系統，以實現控制要求。系統要求。
用于累積的特殊光電檢測裝置由特殊的光電傳感器，電纜分支裝置和連接插頭組成。專用的光電傳感器集成了光電傳感器和相應的邏輯組件。傳感器配有輸入信號濾波器，以消除周圍組件或周圍物體的干擾。當n個專用光電傳感器串聯連接時，集成在每個專用光電傳感器中的邏輯功能可以確保輸送的材料可以在一個無碰撞的序列中傳輸或存儲；
（6）電子控制裝置：電子控制裝置由接線盒，操作箱等電氣元件組成，主要實現積放輸送機的電氣連接，使其能夠正常運行。
2.
積放滾筒輸送機控制原理：通過機械制動器實現累積功能的積放輥式輸送機的材料的臨時停止和輸送通過電子控制系統實現，該控制系統給予裝置控制信號以控制擺動體和輸送裝置的運動。在電子控制系統的控制下，當設備連續向下游輸送物料時，擺動體上的滑輪頂起傳動帶，傳動帶摩擦輥子，使輥子組件旋轉，物料輸送到在旋轉輥的作用下排出。貨物進入下游設備;當需要暫時停止物料時，電子控制系統向設備第一站的專用光電傳感器發出控制信號，并觸發第一站的專用光電傳感器，
并向相應的信號輸出信號。空氣控制裝置的電磁閥和第二站的特殊光電傳感器，電磁閥反轉使氣缸移動，擺動體的連桿擺動，使輸送帶和輥子在第一個車站脫離并振蕩。主體的制動塊與滾輪接觸，滾輪摩擦制動，使滾輪上的材料停止移動，從而實現工位材料的暫時停止，同時，特殊的第二站的光電傳感器也獲得控制信號。觸發，輸出信號到站的燃氣控制裝置的電磁閥和下一站的專用光電傳感器，物料停留在第二站。通過類比，后續材料保留在輸送機滾筒上。
當設備需要返回正常輸送物料時，設備接收電子控制系統的控制電信號，第一站的專用光電傳感器接收并發送信號，氣缸阻擋器的連桿位于相應的站空氣控制裝置的動作，傳送帶與第一工位的輥子接觸，積放輥子重新獲得動力，停留在第一工位的材料被輸送到下游設備;同時，第二站的特殊光電傳感器也獲得第一個來自站的專用光電傳感器的控制信號在第二站空氣控制裝置的控制下重新獲得電力，以將物料輸送到第一站。通過類推，上游站順序地將材料輸送到下游站，從而暫時停止或輸送材料，并通過輥布局，氣缸阻擋器和特殊光電傳感器實現材料的相等間隔。
積放滾筒輸送機-參數 作為集成了公平間距和臨時存儲功能的集成運輸設備，積放輥筒輸送機廣泛應用于自動化物流系統。隨著現代物流技術的不斷進步和創新，物流運輸線的自動化和靈活性越來越高。雖然輥式輸送機的應用在輸送機系統中更常見，但是用戶在性能，成本，維護和設備壽命方面也提出了更高的要求。本公司對于兩種常用的積放輥筒輸送機的結構和控制方式探討設備的優缺點。
1.輸送機滾筒輸送機通過機械制動執行累積功能。
積放滾筒輸送機主要結構 該設備主要由輥筒，機架，支撐，光電檢測裝置和電源控制箱，并且機械制動器是一個振蕩體；
?。?）框架：框架由特殊的鋁合金型材和支柱組裝而成，是承重材料和其他部件的主要部分。
?。?）穩定器：腿部由特殊型材和可調節支腿組裝而成。該功能是支撐框架并確保運輸表面的水平。
?。?）傳動裝置：傳動裝置由減速器，傳動帶，皮帶輪，滾輪等組成。其主要功能是通過減速器來驅動驅動皮帶，驅動皮帶轉動輪用于在其上的材料的水平輸送，如圖2所示。
?。?）振動體：振動體包括一連接桿，滑輪，連接桿，一個塊式制動器等，并且其功能是當滑輪被提升采取帶，并且在同一時間，該塊制動器與滾輪脫開，積放輥筒輸送機材料處于正常運輸狀態。當車輪寬松帶子和與當輥在該區域停止滾筒制動塊接觸時，材料到達站和立即停止，
?。?）空氣控制裝置：空氣控制裝置主要由電磁閥，氣缸和多個氣動元件組成。外部控制信號或專用被傳輸到電磁閥上的光電傳感器的檢測信號，并且將電磁閥反轉，以使所述氣缸移動，驅動所述振動體為能量或帶之間斷開電源和滾子組件制作材料。氣動圖的輸送和停止功能，積累；
?。?）光電檢測裝置：光電檢測裝置分為線控光電檢測裝置和專用光電檢測裝置。
光電傳感控制電纜的裝置主要由通過光電開關，連接插頭和支撐光電開關，和它們的功能是檢測的材料的給電子控制系統中的位置和所述信號滿足要求系統要求的控制。
特殊的光電檢測裝置由一個特殊的光電傳感器，一個電纜旁路裝置和一個連接插頭組成。專用光電傳感器集成了光電傳感器和相應的邏輯組件。傳感器配有輸入信號濾波器，可消除周圍組件或周圍物體的干擾。當n光電傳感器串聯連接專用的，集成在每個光電傳感器的專用邏輯功能可以確保所積放輥筒輸送機輸送的材料可以在單個序列而不發生碰撞運輸或儲存，
（7）電子控制裝置：所述電子控制裝置包括一個接線盒，操作等的電子部件的盒，主要是用于向積放輥筒輸送機的電連接，以便它可以正常工作。
2. 積放滾筒輸送機控制原則 執行由所述機械式制動器的積累的功能暫時停止和材料輸送輥輸送層疊由電控制系統，其提供設備控制信號來控制振蕩體和所述設備的運動進行運輸。
積放輥筒輸送機控制系統，當該計算機連續輸送水對振蕩體的滑輪下方的材料提高了帶的控制，帶磨輥，以使滾子組件旋轉，并且材料在旋轉輥的作用下被輸送到排出口。港口進入下游設備；當要暫時停止材料，電子控制系統將控制信號發送到所述第一站的專用計算機的光電傳感器，和所述第一站的專用觸發器的光電傳感器，并發送對應于該信道的信號。電磁閥控制裝置的空氣和所述第二站的特殊光電傳感器，電磁閥被顛倒，以使所述氣缸移動，所述振動體的所述桿轉動，從而使傳送帶和輥子從第一站他們脫離和振蕩。塊式制動器體與滾子接觸，而滾子是通過摩擦制動，從而使輥上的材料停止移動，
從而實現了站的材料的暫時停止，而第二站的特殊光電傳感器也得到控制信號。觸發輸出信號到加油站和專用于下一個車站的光電傳感器的電磁閥控制裝置中，所述材料保持在所述第二站。通過類比，后續材料保留在設備的相應站中。
當設備需要重新材料正常運輸，計算機接收電控制信號的電子控制系統和所述第一站接收的特殊光電傳感器，并發送一個信號，和所述振動體的所述桿是作用下相應站的空氣控制裝置。轉彎時，傳送帶與所述第一站的輥接觸，輥回收動力并保持在第一站材料被輸送到下游設備；而第二站的特殊光電傳感器也得到光電傳感器專用站的第一控制信號從所述第二站的控制空氣的控制下，回收能量到材料遞送到第一站。通過類比，站上游依次輸送材料到下游站，停止或暫時輸送材料，并通過輥子的布置實現的材料的間距相等時，擺動的所述主體和所述特殊光電傳感器。
第二，積放輥筒輸送機在啟動和停止電動滾筒時執行累積功能。
積放滾筒輸送機阻擋器主要結構： 該設備主要由氣動擋板，氣缸，一個發送裝置的光電檢測裝置和電控裝置；
?。?）機架：功能與前一個功能相同。
（2）穩定器：功能與前一個相同。
?。?）傳動裝置：傳動裝置主要由具有堆疊功能的電動滾輪，滾輪和帶槽皮帶組成。它是由電動滾筒驅動，并且輥子組件旋轉多楔帶到如圖4所示在其上的材料的共同的水平運動，7。（4）光電檢測裝置：分為線控光電檢測裝置和光電檢測裝置。
光電傳感控制電纜的裝置主要由通過光電開關，連接插頭和支撐光電開關，和它們的功能是檢測的材料的給電子控制系統中的位置和所述信號滿足要求系統要求的控制。
該裝置光電檢測，用于累積包含光電開關，連接插頭和支撐光電開關，和每個累積站配備有用于光電探測裝置和機動輥子和相應的輥子，而不進給，并且每個電動鼓都設有累積控制。卡和光電開關被連接到通過電纜站對應的控制卡的積累，和控制卡通過控制基板的連接線串聯連接，并且第一和最后一站是通過控制卡的連接插座連接到電氣控制箱設備，使材料可以實現被遞送順序地或按順序存儲，如圖。
（5）積放輥筒輸送機電子控制裝置：電子控制裝置主要由一個電源DC電力輥保護器，繼電器，終端塊等主要執行堆疊輥式輸送機的電氣布線和控制功能。 2.控制原則
暫時停止和材料輸送，積放輥筒輸送機由啟動和停止電動滾筒堆疊進行積累功能由電氣控制系統，其提供設備控制信號，用于控制的移動來進行運輸設備。
在電子控制系統的控制下，當設備連續地向下游輸送材料時，材料通過旋轉輥向下游輸送。當材料必須暫時停止時，電子控制系統進入控制信號到所述第一位置_T卡沉積物控制，以及第一站順序地控制卡累積發送控制卡積累后續車站。此時，當第一站的光電傳感器檢測的材料和所述信號被發送到所述第一站的所述控制卡的積累，控制卡堆積使滾筒電動機停止在所述第一站。在站的其它輥輸功率，并且輥上的材料停止移動，從而同時使材料的暫時停止中，當后部材料到達第二站，并且由相應的光電傳感器檢測到，信號被傳輸。該站的累積控制卡，由于系統已將累積控制信號發送到累積控制卡，累積控制卡驅動電動滾筒停止工作，因此材料立即留在車站。通過類推，在相應的光電傳感器的檢測下，后續材料在裝置的相應站處順序停止。
時所需的計算機恢復正常傳輸材料，電子控制系統給出的控制信號，并在第一站控制卡累積驅動電動鼓開始操作，而其它輥站回收能量，并保持在所述第一材料站水被向下輸送，以及控制基板累積第二站獲得從所述第一站的所述控制卡的累積控制信號，導致滾筒在第二站開始工作。處于該位置的其他輥子也回收能量并將材料補充到第一工位。通過類推，上游站順序地將材料輸送到下游站，從而恢復材料的正常輸送。當暫時停止或運輸上述材料時，通過調節光電檢測裝置的位置，電動滾筒和滾筒的布置，可以使材料均勻地間隔開?？刂颇Ｊ?。
三，兩個堆垛積放滾筒輸送機的優缺點
積放輥筒輸送機具有機械制動功能，性能穩定可靠，電控程序簡便易行，易于控制，使用壽命長，但設備結構復雜，元件多，成本高，維修不便
通過啟動和停止電動滾筒執行累積功能的累積輥式輸送機結構簡單，照明設備少，部件少，為設計，生產和維護提供了極大的舒適性，縮短了周期和成本也比機械更好。制動蓄電輥輸送機實現蓄電功能低；但是，由于電動滾筒必須隨時啟動和停止，電動滾筒容易損壞，啟動電流很大，為確保操作員安全和平穩啟動，有必要配置電源。 CC。電子元件，例如鼓的保護器，繼電器和電端子，在控制中變得更加復雜。
第四，積放滾筒輸送機含義。

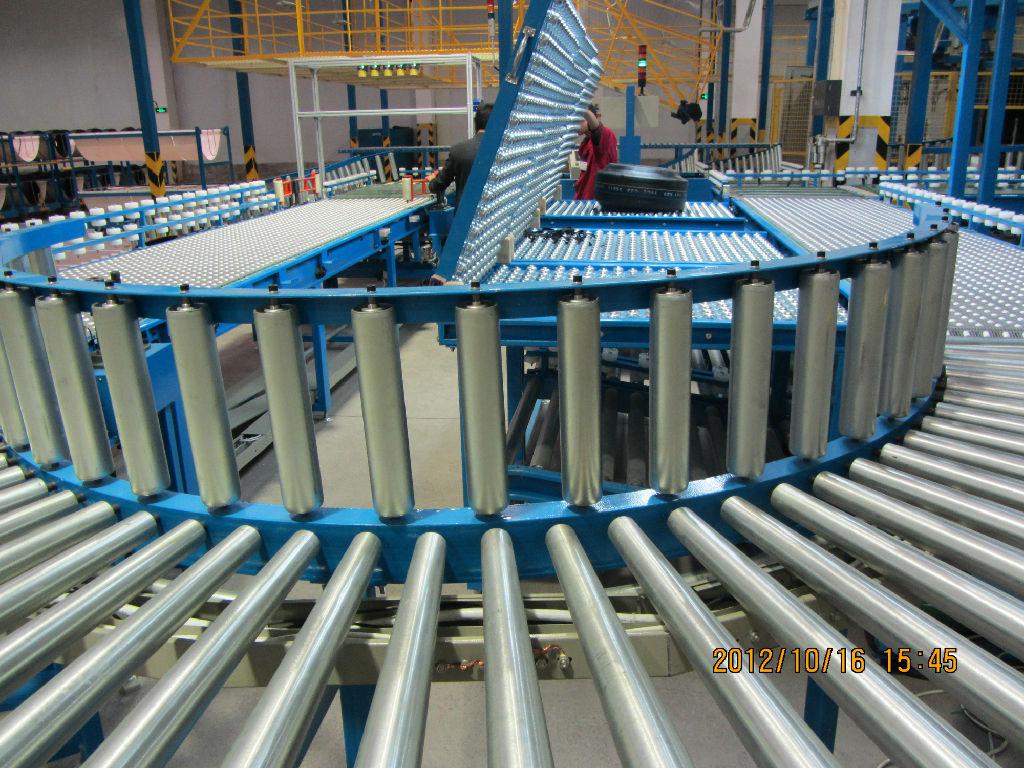

隨著自動化物流系統技術的不斷發展，現有積放輥筒輸送機的兩種型號已廣泛應用于輪胎制造業、環保設備處理行業、小家電制造、電動車配件裝配等行業。其他行業和領域。通過以往的研究和分析，用戶可以根據自己的需求，設備特點，維護，使用壽命和成本控制選擇合適的積放輥筒輸送機，以提供更好的經濟效益。
